工具:小型百分表,专用固定搬手.

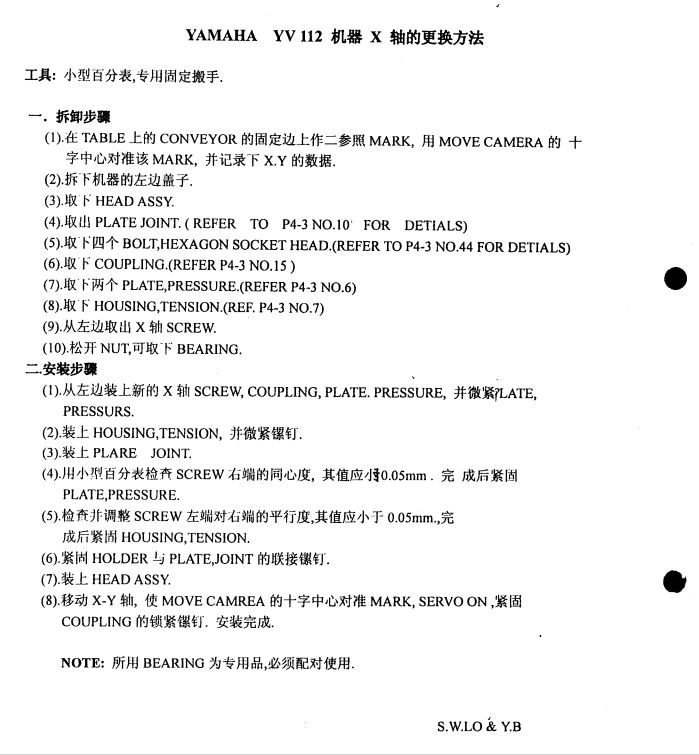

一.拆卸步骤
(1).在TABLE上的CONVEYOR的固定边上作二参照MARK,用MOVE CAMERA的十
字中心对准该MARK,并记录下X.Y的数据.
(2).拆下机器的左边盖子.
(3).取卜.HEAD ASSY.

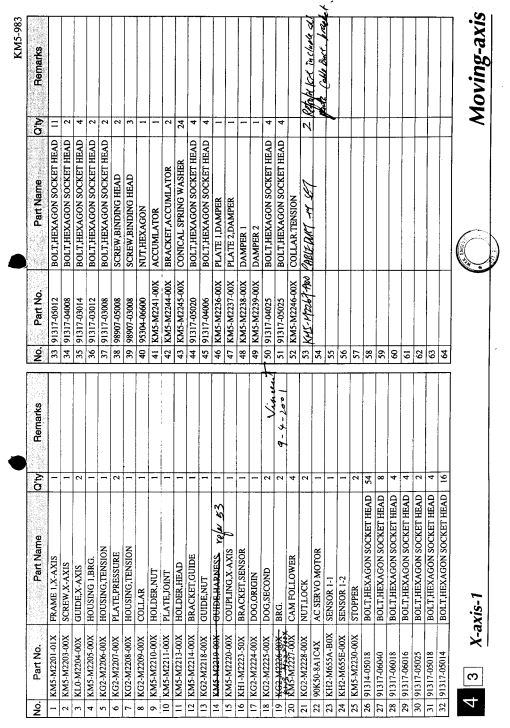

(4).取山PLATE JOINT.( REFER TO P4-3 NO.IOl FOR DETIALS)
(5).取’卜.四个BOLT,HEXAGON SOCKET HEAD.(REFER TO P4-3 N0.44 FOR DETIALS)
(6).取‘卜.COUPLING.(REFER P4-3 N0.15)
(7).取’卜.两个PLATE,PRESSURE.(REFER P4-3 N0.6)
(8).取’F HOUSING,TENSION.(REF. P4-3 N0.7)
(9).从左边取出X轴SCREW.
(10).松开NUT,可取‘卜.BEARING.
二.安装步骤
(1).从左边装上新的X轴SCREW, COUPLING, PLATE. PRESSURE,并微紧rLATE,
PRESSURS.
(2).装上HOUSING,TENSION,并微紧镙钉.
(3).装土PLARE JOINT.
(4).川小型百分表检夯SCREW右端的同心度,其值应/Jt0.05mm.完成后紧I矧
PLATE,PRESSURE.
(5).检查并调整SCREW左端对右端的平行度,其值应小于0.05mm.,完
成后紧l同HOUSING,TENSION.
(6).紧同HOLDER与PLATE,JOINT的联接镙钉.
(7).装上HEAD ASSY.
(8).移动X-Y轴,使MOVE CAMREA的十字中心对准MARK, SERVO ON,紧固
COUPLING的锁紧镙钉,安装完成.
NOTE:所用BEARING为专用品,必须配对使用.
